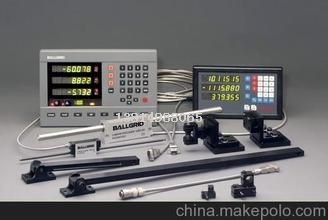

英國球柵尺
當前位置 :網站首頁 > 產品展示

英國球柵尺

詳細說明

球柵尺特點


    憑著獨特的設計,精湛的工藝,使德普球柵系統擁有超卓的特性,比一般數顯系統更可靠耐用,更適合在車間嚴苛的環境中工作,以下列舉部份特性以供參考:

Ip67防護等級

    德普球柵尺采用全密封設計,達到Ip67防護標準,不受油、水、鐵屑等常見于車間的污染物影響而影響測量精度。不因污染物的存在、入侵而出現失靈、誤讀或漏讀數據的現象。

超長的測量行程


    單根德普球柵尺的測量行程從50毫米到12米,并可無限接長,精度特高,為業界長行程測量的需要,提供了完美的解決方案。

熱膨脹系數

    德普球柵尺的熱膨脹系數為12X10-6/K,與絕大多數的機床及工件的系數非常接近。因而在實際加工環境中,大大地降低了數顯系統因溫差變化或與出廠標示的精度環境不同所產生的熱膨脹誤差。


 產品材質

  熱膨脹系數

鋼/鐵

 差 數

(10-6/K)

(10-6/K)

(10-6/K)

玻璃

 8

 12

 4

 鋁材

 23

 12

 -11

 德普 球柵尺

 12

12

 0




特長保修期

    特長保修期德普的數顯尺5年保用,而數顯表和讀數頭也有2年的保用期,此外,更有一批經驗豐富的技術人員隨時候命,為客戶提供專業、快速、有效的服務。


優良的兼容性

     100%兼容其它傳統(正弦波訊號)球柵系統,無論數顯表、球柵尺還是讀數頭,都可以直接替換使用,方便快捷


一尺多讀數頭

      德普球柵尺采用尺頭分離式設計,在同一根尺上可裝多個讀數頭,像中大型的龍門銑、立車或特殊設計的機床,就可輕松實現在同一坐標上讀取兩個或以上的數據。


耐振耐沖擊

    德普球柵尺的特殊設計,耐振規格為30g294m/s2(55-2000Hz),耐沖擊規格為100g(11ms)/1000m/s2,在其它傳感器遠低于此規格級數就已經碎裂、失效、誤讀時,德普球柵尺仍能正常運作,并持續一貫,可靠耐用。


精度可靠

    德普球柵系統的高可靠性測量精度可追溯到國家級測量標準。所有德普球柵系統的關鍵生產及測量設備均經過可追溯至精度標準國家物理室(NPL)的雙頻激光干涉儀定期校正,或直接使用干涉儀進行生產調試,以確保所有產品符合精度標準。


安裝容易

    德普球柵尺安裝時使用一對萬向夾具,只需兩個固定點,不需銑平整過行程平面。不需加放平板來獲取水平及垂直精度。在大多數其它數顯系統無法安裝的機床或工作臺上,威勤球柵尺也能輕易完成安裝。


球柵標尺格


規 格

德普球柵尺

 定位精度

 +10μm+5μm/m   +0.0004〞+ 0.0002〞)

 重復精度

 1個解析讀數以?xún)?/span>

 分辨率

  0.005 mm、0.01 mm、0.02   mm、0.05 mm

 (0.0002〞、0.0005〞、0.001〞、0.002〞)

 最快讀速

 120m/min

 測量長度

 50mm(2〞)  至 11m(462〞)    可無限接長

 防護等級

 IP67(可完全浸入水中)符合IEC 60 529標準,優于NEMA6標準

 膨脹系數

 12 x 10-6 /K

 耐振動

 30g 294M/S2(55-2000Hz)

 耐沖擊度

 100g /1000m/s2(11ms)

 標準電纜

 3.5m或7.0m(可以接長)

 電纜最大長度

 22m (867〞)

 輸入

 85mA+5mA

 輸出

 2.0V+0.5rms.1kHz類模擬信號每12.7mm(0.5in)3600

 EMC

 BS EN 61326

 電源

 12VDC+5%,<80mA(typical)

 讀數頭尺寸

 52mm x 131mm x 28mm(2.04〞x 5.16〞x 1.10〞)
